NR的使用性能有哪些
(1)NR的化學(xué)性質(zhì)NR是不飽和橡膠(每個(gè)鏈節(jié)都含有一個(gè)雙鍵),能夠進(jìn)行加成反應(yīng)。此外,因雙鍵和甲基取代基的影響,使雙鍵附近的c-亞甲基上的氫原子變得活潑,易發(fā)生取代反應(yīng)。由于NR的這種結(jié)構(gòu)特點(diǎn),所以其容易與硫化劑發(fā)生硫化反應(yīng)(結(jié)構(gòu)化反應(yīng));與氧、皇氧發(fā)生氧化裂解反應(yīng);與鹵素發(fā)生氯化、溴化反應(yīng);在催化劑和酸的作用下發(fā)
生環(huán)化反應(yīng)等。但由于NR是高分子化合物,所以它具有烯類高分子有機(jī)化合物的反應(yīng)特性,如反應(yīng)速率慢,反應(yīng)不完全、不均勻,同時(shí)具有多種化學(xué)反應(yīng)并存的現(xiàn)象,如氧化裂解和結(jié)構(gòu)化反應(yīng)并存等。在NR的各類化學(xué)反應(yīng)中,最重要的是氧化裂解反應(yīng)和結(jié)構(gòu)化反應(yīng)。前者是NR塑煉加工的理論基礎(chǔ),也是NR老化的原因所在;后者則是NR進(jìn)行硫化加工的理論依據(jù)。而NR的氯化、環(huán)化、氯氫化等反應(yīng),則可應(yīng)用于NR的改性方面。
(2)NR的力學(xué)性能

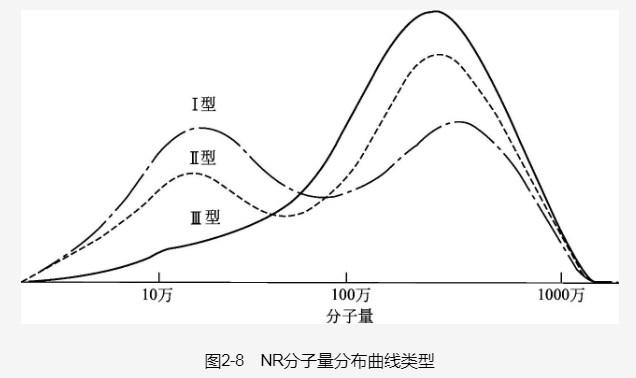

由于NR的分子量很大,且分子鏈在常溫下呈無(wú)定形狀態(tài),分子鏈柔性好,故NR在常溫下具有很高的彈性,其彈性模量為2~4MPa,而伸長(zhǎng)最大可達(dá)1000%;在0~100C范圍內(nèi),NR的彈回率可達(dá)50%~85%甚至更言由于它的分子結(jié)構(gòu)規(guī)整,在外力作用下拉伸70%以上時(shí)可發(fā)生結(jié)晶化,屬結(jié)晶型橡膠,具有自補(bǔ)強(qiáng)性,NR具有較高的機(jī)械強(qiáng)度。其純膠硫化膠的拉伸強(qiáng)度是除聚氨酯橡膠外最高的,可達(dá)179MPa,500%定伸應(yīng)力為2~4MPa,700%定伸應(yīng)力為7~10MPa,炭黑補(bǔ)強(qiáng)的硫化膠拉伸強(qiáng)度可達(dá)25~35MPa,300%定伸應(yīng)力可達(dá)61MPa,500%定伸應(yīng)力為12MPa以上。在高溫(96C)下的強(qiáng)度損失為35%左右
(3)耐寒性能
NR的分子鏈非常柔順,生膠在常溫下為高彈性體,當(dāng)溫度降低時(shí),其會(huì)慢慢變硬,至0C時(shí)彈性大大減小(結(jié)晶所致),繼續(xù)冷卻至-72~-70C以下時(shí),則變成脆性物質(zhì);但硫化后的NR因結(jié)晶能力有所降低,能夠在0C以下繼續(xù)保持彈性。
(4)NR的電性能
由于NR是非極性物質(zhì),是一種較好的絕緣材料。NR生膠的體積電阻率一般為10150cm,而純化NR為1017cm(絕綠體的體積電阻率在1010~100Q-cm范國(guó)內(nèi));硫化后的NR,因引進(jìn)極性因素,絕綠性下降
(5)耐介質(zhì)性能
介質(zhì)通常是指一些有機(jī)的油類以及酸、堿、鹽溶液等液態(tài)的化學(xué)物質(zhì)。若橡膠與介質(zhì)之間沒有化學(xué)反應(yīng)、又不相溶,則橡膠就耐該介NR為非極性橡膠,由于相似相溶。,其易溶于非極性油,因此NR不耐環(huán)己烷、汽油、苯等介質(zhì),不溶于極性的丙酮、乙醇等,不溶于水。除此以外,NR耐10%的氫氟酸、20%的鹽酸、30%的硫酸、50%的氫氧化鈉等,但不耐濃強(qiáng)酸和氧化性強(qiáng)的高錳酸鉀、重鉻酸鉀等
(6)其他性能
此外,NR還具有很好的耐屈撓廢勞性能(純膠硫化膠屈撓20萬(wàn)次以上オ出現(xiàn)裂口),滯后損失小,生熱低,撕裂強(qiáng)度高,耐磨性好以及有良好的氣密性[滲透系數(shù)為2.969×101H2(sPa)1]、防水性和絕熱性;但其耐老化性差,易產(chǎn)生硫化返原,耐熱性差,且易燃。
